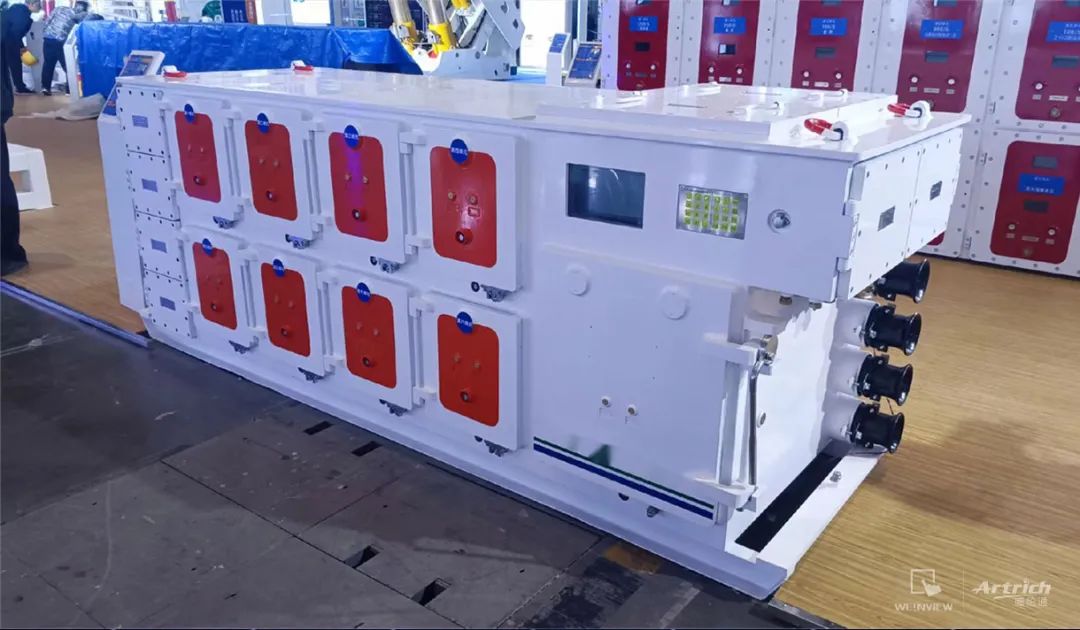

采用分布式保護、cMT2109X2集中監控、cMT Viewer移動監控和WebView網頁監控與診斷的方案；

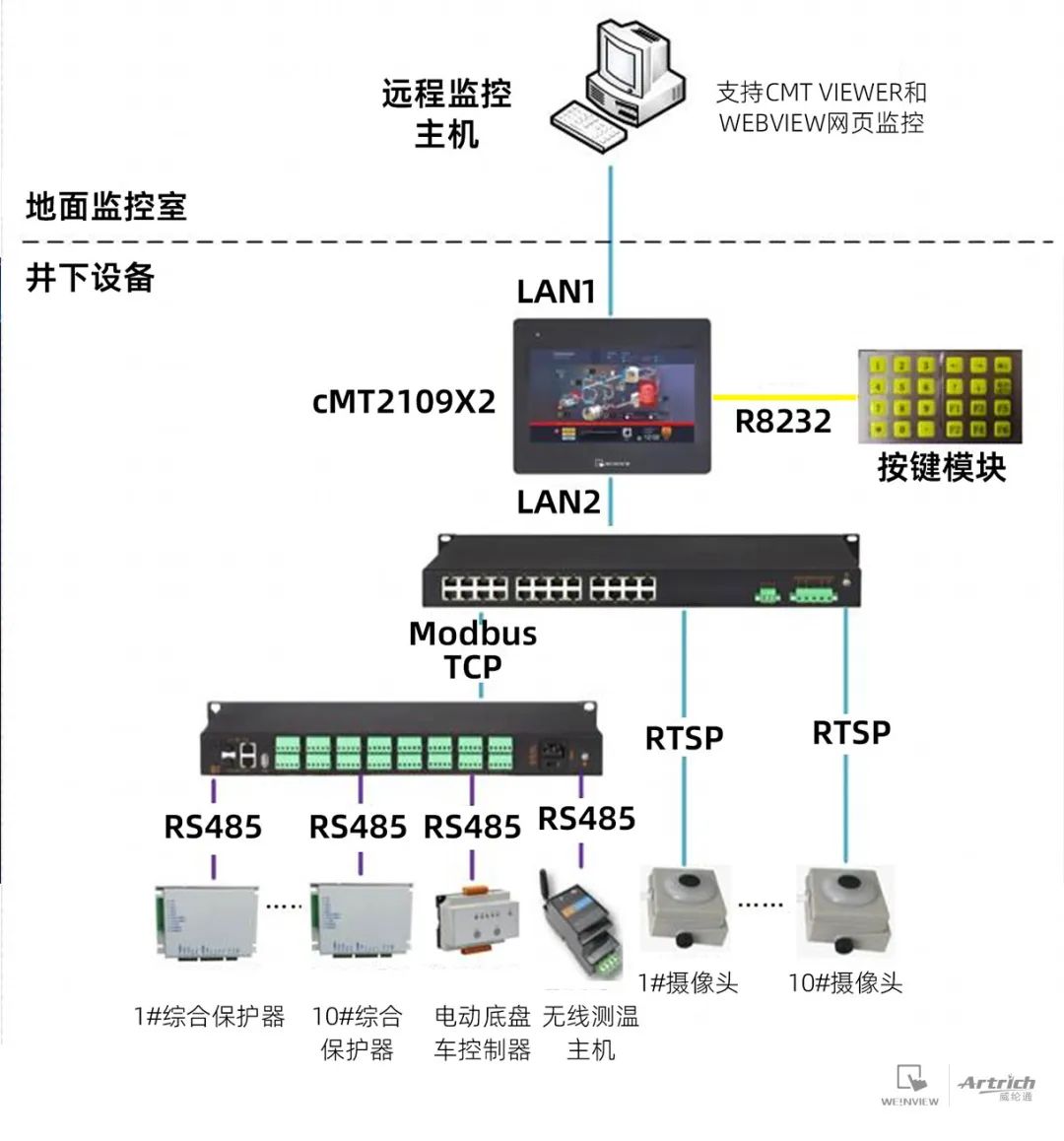

通過串口服務器將綜合保護器、手車控制器、無線測溫主機等元件以RS485 (Modbus RTU)匯聚成RJ45(Modbus TCP)；

通過交換機將網絡攝像頭 (RTSP)、串口服務器(ModbusTCP)連接到cMT2109X2的LAN2，實現南向數據、視頻的采集；

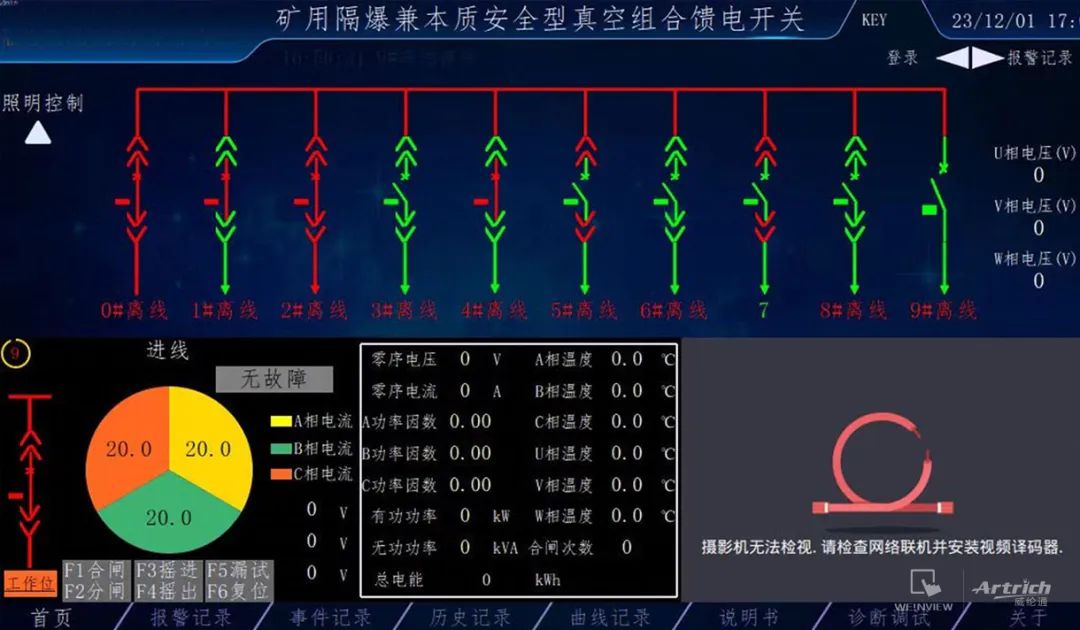

cMT2109X2的LAN1作為Modbus TCP server服務器通過井下環網北向傳輸，同時在地面主機以cMT Viewer或Web方式遠程監控，診斷設備狀態;

按鍵采用RS232(ModbusRTU) 與cMT2109X2連接，構建按鍵操作屏幕的框架級宏指令，實現不依賴下位機(PLC)程序的操作框架，通過物理按鍵功能分區(數字區+功能區) 實現首頁按下數字鍵彈出對應設備數據、操作指令和對應RTSP攝像頭圖像等便捷功能，登錄用戶成功后進行下位機上傳、下載;

宏指令分層分級設計:

以設備驅動(14臺)為單位，構建每臺獨立的驅動層宏指令，將數據分為周期性和非周期性，建立設備數據與屏幕內部寄存器映射點表，將畫面、紀錄、曲線等連接的變量與內部寄存器關聯，與下位機分離;

周期性數據用于實時顯示、紀錄、曲線、傳輸、邏輯控制等功能，非周期性數據用于參數上傳、設置、下載等功能，構建邏輯層宏指令;

將映射點表通過ModbusRTU server和ModbusTcp sever北向數據傳輸，構建通訊層宏指令。

結果效益

補齊了之前方案不具備的功能短板，系統更加穩定可靠；

大大縮短了新產品開發周期，提升開發效率；

方便在煤礦地面進行設備診斷，縮短故障診斷排查時間；

采用HMI+IO模塊的方案，可以省掉PLC程序的編寫與維護，提高應用效率。
